Токовые клещи

Современная бытовая техника потребляет суммарно токи до 25 А на квартиру, а промышленное оборудование сотни и тысячи ампер, и для планового контроля, предупреждения аварийных ситуаций, пожара, потребуется токоизмерительные клещи https://electronoff.ua/tokovye-kleschi — специализированный инструмент для электрика.

Еще одна сфера применения — это выявление случаев несанкционированного подключения к электросетям, когда многократно превышается установленный лимит отбора мощности.

Основные преимущества токовых клещей:

1. Бесконтактные и безопасные. Не требуется разрывать цепь и включаться последовательно с нагрузкой, как мультиметр. Как следствие — не прерывается работа объекта, потребляющего электричество. Это может быть как производственный конвейер, так и больница. Измерения проводятся на расстоянии в несколько сантиметров от силового кабеля. Причем не важно в изоляции провод или нет.

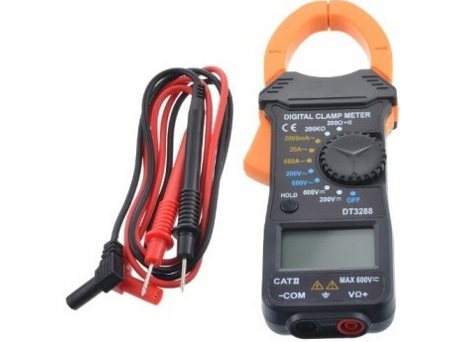

2. Многофункциональный измерительный прибор. Кроме силы тока, даже в самых дешевых разновидностях доступно измерение напряжения до 750-1000 В, прозвонка электрической цепи, тест полупроводниковых диодов, а в более дорогих — проверка конденсаторов, измерение частоты и температуры посредством подключаемой термопары. Все дополнительные замеры проводятся при помощи щупов.
3. Простота применения. Достаточно развести захваты, обхватить фазу и закрыть клешни под действием возвратной пружины. Причем все операции можно проводить одной рукой, а вторую можно использовать, например, для выбора диапазона измерения.

Основной компонент — это измерительный трансформатор с магнитопроводом, который находится в пластмассовой оболочке и при нажатии на рычаг замыкается и размыкается. Фактически это вторичная обмотка, в которой наводится переменный ток от тестируемого кабеля.

После оцифровки измеренное значение отображается на дисплее.

Для управления предназначен поворотный переключатель, немного выступающий за корпус для удобства вращения пальцем, а также вспомогательные кнопки: включение подсветки, запоминание последнего значения, а также уточнения выбора отдельных позиций, если, например, за одним положением закреплено измерение частоты и скважности импульсов.

Отдельная группа клещей предназначена для постоянного тока. По внешнему виду они практически не отличаются, но принцип действия совсем другой — внутри встроен датчик Холла. Такие устройства применяются для сильноточных цепей, например, в автомобиле при контроле пускового тока стартера, потребляемого от батареи, или проверке режима работы бензонасоса инжекторного двигателя.

Если токи достигают по величине 3000 ампер, пропорционально растет и диаметр кабеля и потребуются клещи типа токовая петля, которая размыкается и обводится вокруг провода.
